您現在的位置：首頁 > 產品中心 > 灌膠機系列 > 自動灌膠機

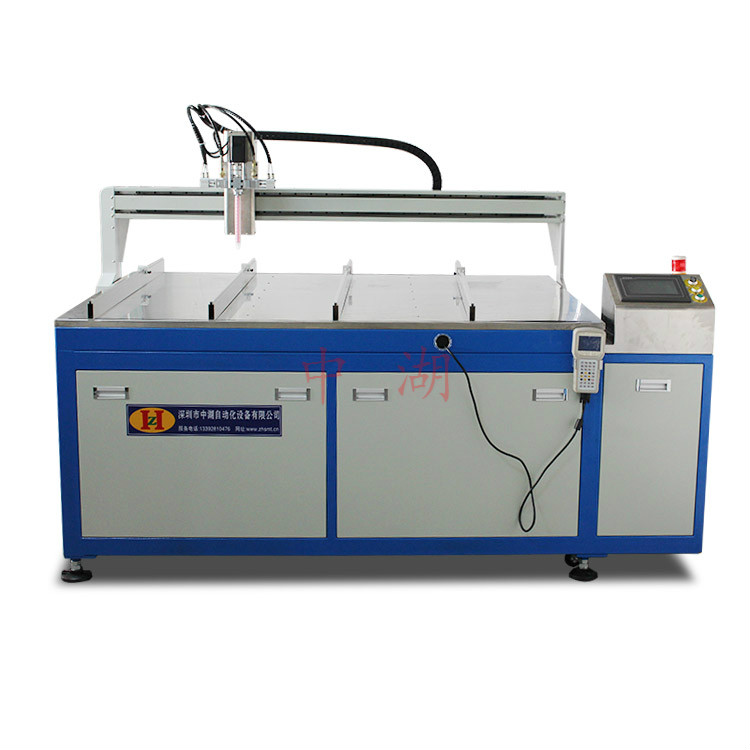

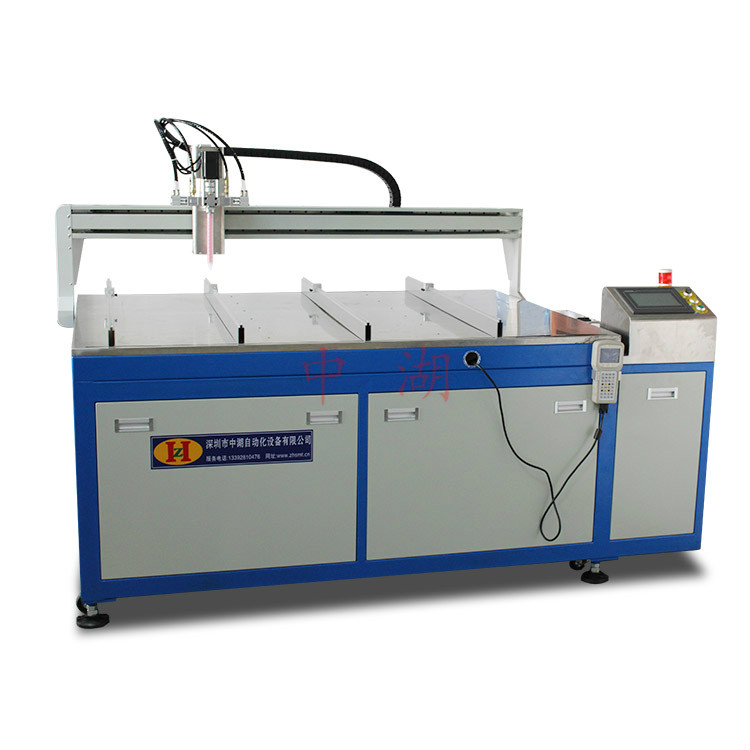

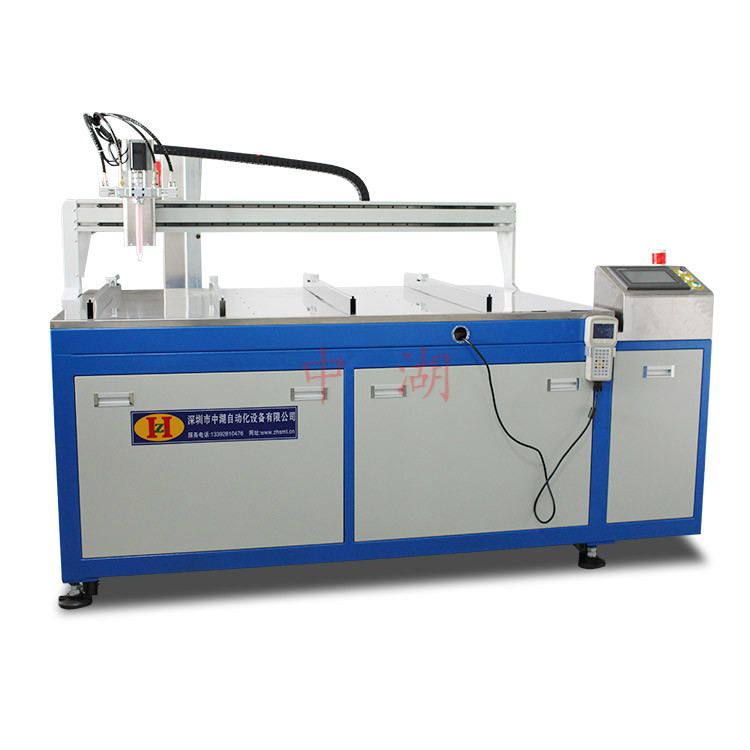

自動灌膠機類別：自動灌膠機
| 適用范圍：顯示屏模組，LED驅動電源，電容器,防雷器,電子行業的產品灌膠
| 操作原理：
1、程序編輯：只需輸入產品的行距,行數,每行的長度,模組的排數,每排的燈杯的個數即可.
2、程序調用：將編輯好的程序儲存,同類產品調出即可.
3、灌膠方式：灌膠頭運動，泵體（步進電機驅動）供膠
4、運動軌跡：直線.曲線.點.方框.圓.W型,S型.可走任意不規則軌跡.
5、Z軸上下運動方式采用滾珠軸絲桿快速反應.
6、膠水機器自動配比
| 灌膠速度：
1、灌膠頭運行速度：0-600mm/s
2、機器行程：800*800*100mm，
3、供膠速度：0.5-20/s(灌膠頭運行速度和供膠速度綜合起來即為灌膠速度)
| 設備配置:
|
1 |
控制系統 |
信捷PLC+運動控制卡+7.2寸昆侖通態觸摸屏 |
|
2 |
軟件系統 |
中湖自主研發 |
|
3 |
運動電機 |
松下伺服電機 |
|
4 |
計量泵體 |
臺灣精密調校耐磨型 |
|
5 |
截止系統 |
自主研發 |
|
6 |
混合裝置 |
中湖自主研發制造 |
|
7 |
攪拌電機 |
臺灣OUTAI |
|
8 |
機架材質 |
鋼結構 |
| 9 |
滑動裝置 |
臺灣HIWIN+絲桿 |
| 10 |
混合管清洗 |
氣液清洗 |
| 11 |
流量檢測 |
可視流量計 |
| 設備功效
|
1 |
中文簡潔的操作界面 |
防呆式操作程序設計，操作簡潔、實用，普通工人5分鐘即可學 會全部操作方法 |
|
2 |
高端進口電控系統 |
主要電器部分布線，防塵，防靜電，都達到國外標準 |
|
3 |
膠量檢測反饋功能 |
流量檢測儀器控制B膠輸出，
|
|
4 |
膠水過濾雙重保護 |
過濾保護措施，降低機械泵體的故障發生機率，防止膠水內雜質流入膠水管道 |
|
5 |
料桶功能 |
A料桶帶有攪拌裝置防止沉淀，B膠料桶密封性好防止揮發 |
|
6 |
設備運行更平穩 |
整體機架采用超厚穩固材料，有效解決機器高速運動時的機體抖動，提高生產穩定性和精度 |
|
7 |
高精度機械泵體 |
精密調校耐磨型 |
| 8 |
全自動機械攪拌 |
AB膠混合采用動態、機械攪拌，攪拌速度0-3000rpm可調
|
|
9 |
滑動裝置 |
采用臺灣HIWIN滑軌和絲桿 |
| 三軸運動灌膠特點:
1、操作簡單方便：觸摸屏顯示操作；全中文界面，各項參數記錄，顯示，報警；針對每種產品提供相應夾具，工人培訓簡單，節約培訓時間和培訓費用；
2、膠量控制精確：所有關鍵部件均采用進口產品，在保證高速、精度的同時，滿足自動化生產條件下的高可靠性的要求。
| 灌膠機主要特點：
1、配膠，灌膠一體化，全自動操作，一臺機器實現兩種功能。
2、比例設定調節，膠量可調。隨時用隨時配，配比精度高，按需配比，節省膠水。
3、操作簡單方便，程序編輯簡單，拆裝簡單方便，直接將A B兩種膠水分別放進兩個對應的桶里，灌的時候才配膠，工人只需要按啟動開關即可。
4、根據膠水性能，A料桶帶有恒溫裝置，B膠料桶密封性好防止揮發，液位感應裝置，當膠水低于這個液位時自動報警，添加相應膠水
5. 清洗方便，A B膠混合部分只有出膠口的攪拌管，所以清洗部分只有攪拌管，其他部分都不用清洗，如果下班或要停下一段時間才灌膠只需要按下自動清洗按鈕將攪拌管清洗干凈就行，耗材只有混合管。
6、適用行業廣泛。
| 模組灌膠機設備參數:
|
1 |
? ??配膠比例 |
?10:1到5:1之間任意固定比例可調 |
|
2 |
? ??攪拌方式 |
?動態攪拌 |
|
3 |
? ??機器行程 |
?800*800*100mm |
|
4 |
? ??工作臺面 |
?1150*1000*30MM（精磨鋼板） |
|
5 |
? ??編程方式 |
? ? ?示教編程 |
| 6 |
? ??適用產品 |
? ? ?顯示屏模組，LED驅動電源，電容器,防雷器,電子行業 |
|
7 |
? ??外型尺寸 |
? ? ?1320*1150*1500MM |
|
8 |
? ??A泵 |
? ? ?活塞泵 |
|
9 |
? ??B泵 |
? ? ?活塞泵 |
|
10 |
? ??膠桶容量 |
? ? ?A缸25L，B缸10L |
|
11 |
? ??出膠流量 |
? ? ?2-10g/s |
|
12 |
? ??出膠頭 |
? ? ?標配一個嘴出膠頭1個(再根椐產品配出膠嘴) |
|
13 |
? ??輸入氣壓 |
? ???0.5-0.7Mpa |
|
14 |
? ??機器功率 |
? ? ?1000W |
|
15 |
? ? 供電電壓 |
? ? ?AC220V±10%,50HZ |
