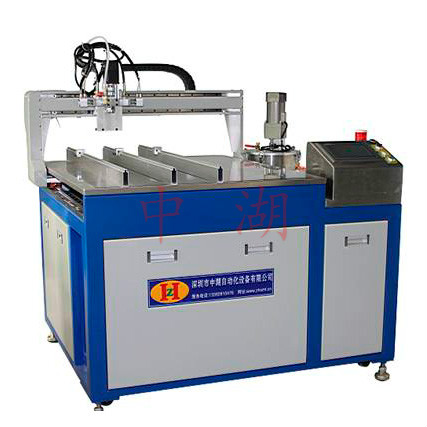

類別：自動灌膠機
| 適用范圍：顯示屏P5、P6、P8、P10的單元板灌膠
| 操作原理：
1、 程序編輯:實物編緝，再陳例即可
2、 將已編輯程序儲存，同類產品調出即可.
3、 灌膠頭運動，泵體（步進電機驅動）供膠
4、 運動軌跡：直線.曲線.點.方框.圓.W型,S型.可走任意不規則軌跡.
| 設備配置:
|
1 |
控制系統 |
信捷PLC+運動控制卡+7.2寸昆侖通態觸摸屏 |
|
2 |
軟件系統 |
中湖自主研發，國內同行一家研發出軟件防誤操作功能、防呆自動停機功能 |
|
3 |
步進電機 |
YAKO原裝電機 |
|
4 |
計量泵體 |
臺灣精密調校耐磨型 |
|
5 |
截止系統 |
中湖自主研發制造 |
|
6 |
混合裝置 |
中湖自主研發制造 |
|
7 |
攪拌電機 |
OUTAI |
|
8 |
機架材質 |
A3*3mm制造 |
| 9 |
滑動裝置 |
臺灣HIWIN |
| 設備功效
|
1 |
友好簡潔的操作界面 |
防呆式操作程序設計，操作簡潔、實用，普通工人5分鐘即可學 會全部操作方法 |
|
2 |
高端進口電控系統 |
主要電器部分布線，防塵，防靜電，都達到國外標準 |
|
3 |
膠量檢測反饋功能 |
流量檢測儀器控制B膠實際輸出，其精度±0.5% 膠桶部分配備低液位報警功能，適時提醒膠水補充
|
|
4 |
膠水過濾四重保護 |
過濾保護措施，降低機械泵體的故障發生機率，防止膠水內雜質流入膠水管道 |
|
5 |
超大工作臺面 |
能夠同時擺放8張P10工件，機器自動連續作業，擁有更高效率 |
|
6 |
設備運行更平穩 |
整體機架采用超厚穩固材料，有效解決機器高速運動時的機體抖動，提高生產穩定性和精度 |
|
7 |
高精度機械泵體 |
精密調校耐磨型 |
| 8 |
全自動機械攪拌 |
AB膠混合采用動態、機械攪拌，保證AB膠真正意義上的混合， 徹底杜絕膠水不干、干膠不均現象 |
|
9 |
高精度的作業動作 |
采用雙層線性滑軌與高精度平衡塊，保證作業精度 |
| 10 |
混合管清洗 |
氣液清洗 |
| 三軸運動灌膠特點:
1、操作簡單方便：觸摸屏顯示操作；全中文界面，各項參數記錄，顯示，報警；針對每種產品提供相應夾具，工人培訓簡單，節約培訓時間和培訓費用；
2、膠量控制精確：所有關鍵部件均采用進口產品，在保證高速、精度的同時，滿足自動化生產條件下的高可靠性的要求。
| 灌膠機主要特點：
1、配膠，灌膠一體化，全自動操作，一臺機器實現兩種功能。
2、比例設定調節，膠量可調。隨時用隨時配，配比精度高，按需配比，節省膠水。
3、操作簡單方便，程序編輯簡單，拆裝簡單方便，直接將A B兩種膠水分別放進兩個對應的桶里，灌的時候才配膠，工人只需要按啟動開關即可。
4、根據膠水性能，A料桶帶有恒溫裝置，B膠料桶密封性好防止揮發，液位感應裝置，當膠水低于這個液位時自動報警，添加相應膠水
5、清洗方便， 自動清洗,只要設定自動清洗時間就好.
|自動灌膠機設備參數:
|
1 |
? ??配膠比例 |
?10:1到5:1之間任意固定比例可調 |
|
2 |
? ??攪拌方式 |
?動態攪拌 |
|
3 |
? ??機器行程 |
?680*680*30MM行程可根據客戶實際需要訂做 |
|
4 |
? ??工作臺面 |
?臺面1050*900,有效工作面積680*680mm |
|
5 |
? ??編程方式 |
? ? ?示教編程 |
|
6 |
? ??外型尺寸 |
? ? ?1220*1050*1500MM |
|
7 |
? ??主泵（A泵） |
? ? ?柱塞泵（中湖自制） |
|
8 |
? ??主泵（B泵） |
? ? ?柱塞泵（中湖自制） |
|
9 |
? ??供膠動力 |
? ? ?步進電機 |
|
10 |
? ??膠桶容量 |
? ? ?A缸 |
|
11 |
? ??產能 |
? ? ?P8、P10的200塊/小時 |
|
12 |
? ??出膠頭 |
? ? ?單頭多頭根椐產品而定 |
|
13 |
? ??輸入氣壓 |
? ???0.5-0.7Mpa |
|
14 |
? ??機器功率 |
? ? ?1000W |
|
15 |
? ? 供電電壓 |
? ? ?AC220V±10%,50HZ |
